随着青艺烫画产品的广泛应用随之而来的个性化需求也循序渐露，青艺烫画印刷底材材料PET离型胶片分为冷撕和热撕两种情况。对其选择方法，各加工厂及服装烫印车间要兼顾人力成本及面料适应性等问题。青艺烫画，让印花更简单。

　　面对这些问题时，青艺烫画工程师必须先弄清楚为什么会有冷撕胶片?冷撕有以下优点：

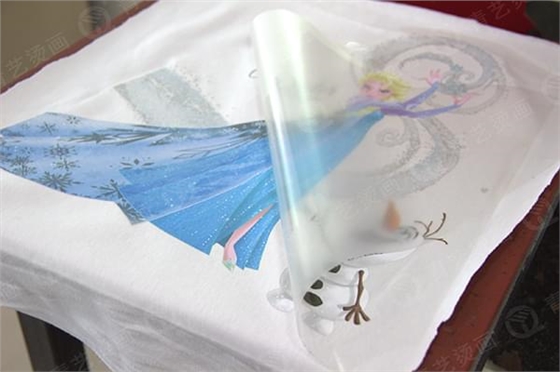

　　其一：冷撕产品可以先集中烫印再集中撕离，就可以减少人力成本，而热撕产品就必须边烫印边撕离，必须形成流水作业链条，导致人员岗位增加。

　　其二：有一些特殊面料，如防水布、涂层布等面料，本身很薄、且有涂层是胶质材料，只能采用冷撕产品，让其在烫印后，面料有足够的属性还原时间，保证其附着力、平整度;倘若采用热撕产品，很容易起皱、翘边，从而导致材料报废。

　　为了与时俱进，青艺烫画投入巨资，历经3年时间，开发出了1185B、1185B-1、1186A、1186B等冷撕哑面、亮面产品，该类产品以其撕离力度适中(剥离力度0.5-1.0N)、表面效果呈现明显，着墨性能良好、品质稳定而著称。目前行销世界各地，并赢得用户的一致好评。

　　其次，冷撕胶片应用广泛，容易出现问题如下：

　　1、撕离太紧：在印刷方面会产生原因如下：

　　A、印刷图案面积太大，同时胶水粘度及胶水溶剂渗透力很强，导致印刷胶水与离型层形成溶渗现象。导致切边撕离很紧，同时还有变色、起皱、气味刺鼻等现象。

　　解决方法：注意调整溶剂的配比(主溶剂、次溶剂、辅溶剂)，尽量降低强溶剂的比例。同时调整胶水的粘度，增加固含量，减少渗溶强度。
